Corona giratoria de rodillos cruzados de una hilera para excavadoras de engranajes internos

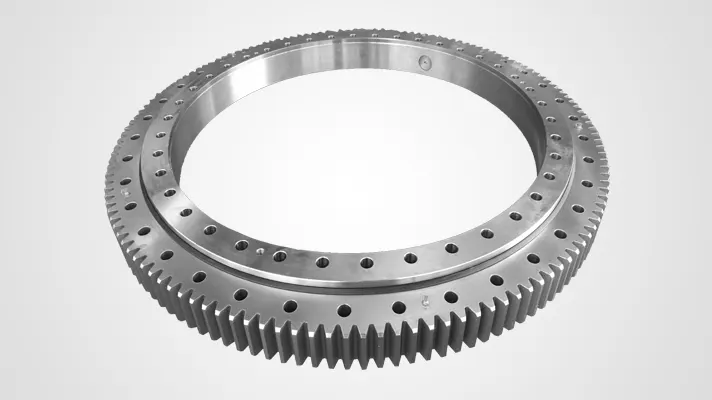

noviembre 17, 2021Rodamiento de giro con anillos de giro de engranajes para la máquina de llenado
Estos rodamientos permiten la rotación controlada de los componentes de la máquina llenadora, garantizando un posicionamiento preciso y procesos de llenado eficaces; El diseño de los rodamientos giratorios para máquinas llenadoras se centra en la fiabilidad, la precisión y la capacidad de carga; La rotación controlada facilitada por el cojinete giratorio permite a la máquina llenadora alinear con precisión los envases con las boquillas o los cabezales de llenado, garantizando una dispensación precisa del producto; Los rodamientos están diseñados para soportar los requisitos operativos dinámicos de las máquinas llenadoras, ofreciendo estabilidad y durabilidad en condiciones de carga repetitiva; El sellado y la lubricación adecuados son características esenciales, ya que protegen el cojinete giratorio de los contaminantes y garantizan una rotación suave durante las exigentes operaciones de llenado; Con su papel fundamental en la mejora de la precisión y la eficacia de los procesos de llenado, los rodamientos giratorios contribuyen significativamente al rendimiento fiable de las máquinas de llenado en diversas industrias, incluidos los sectores de alimentación y bebidas, farmacéutico y químico;
Los rodamientos giratorios desempeñan un papel crucial en la funcionalidad de las máquinas llenadoras, ya que proporcionan soporte rotacional para unas operaciones de llenado de envases fluidas y precisas; Estos rodamientos permiten la rotación controlada de los componentes de la máquina llenadora, garantizando un posicionamiento preciso y procesos de llenado eficaces; El diseño de los rodamientos giratorios para máquinas llenadoras se centra en la fiabilidad, la precisión y la capacidad de carga;
Puede select online or póngase en contacto con ingeniería técnica para ayudarle;
| No. | Curve | Dimensions | Fixing Holes | Gear Parameter | Load | N.W (kg) |
||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| De (mm) |
de (mm) |
di (mm) |
Di (mm) |
Dx (mm) |
He (mm) |
Hi (mm) |
Ht (mm) |
Hd (mm) |
Fe (mm) |
Fi (-) |
N | V (mm) |
L | W (-) |
m (mm) |
Z (-) |
xm (mm) |
Dp (mm) |
fznorm (KN) |
fzmax (KN) |
||||
| ZZ-SL-N.25.625 | 1 | 705 | 627 | 623 | 504 | 547 | 83 | 83 | 92 | 74 | 675 | 575 | 32 | 17 | 25 | 9 | 8 | 65 | - | 520 | 49.33 | 98.67 | 95 | |
| ZZ-SL-N.20.763 | 2 | 850 | 765 | 761 | 641 | - | 83 | 83 | 92 | 83 | 820 | 705 | 36 | 17 | - | - | 8 | 81 | -4 | 648 | 64.15 | 128.31 | 128 | |
| ZZ-SL-N.20.897 | 3 | 973 | 899 | 895 | 786 | 820 | 88 | 88 | 97 | 80 | 944 | 850 | 36 | 17 | 25 | 11 | 8 | 100 | - | 800 | 45.33 | 90.67 | 141 | |
| ZZ-SL-N.25.885 | 4 | 982 | 887 | 883 | 754 | 790 | 88 | 88 | 97 | 80 | 944 | 826 | 36 | 21 | 31 | 14 | 8 | 95 | -4 | 760 | 61.48 | 123.67 | 170 | |
| ZZ-SL-N.25.972 | 5 | 1074 | 974 | 970 | 820 | - | 100 | 96 | 114 | 96 | 1035 | 910 | 40 | 21 | - | - | 10 | 84 | - | 840 | 76 | 152 | 234 | |
| ZZ-SL-N.22.1088 | 6-a | 1172 | 1090 | 1085 | 962 | 1010 | 88 | 88 | 97 | 80 | 1134 | 1040 | 36 | 17 | 25 | 11 | 10 | 98 | - | 980 | 56.67 | 113.33 | 193 | |
| ZZ-SL-N.22.1088 | 6-b | 1172 | 1090 | 1085 | 962 | 1010 | 88 | 88 | 97 | 80 | 1134 | 1040 | 48 | 17 | 25 | 11 | 10 | 98 | - | 980 | 56.67 | 113.33 | 189 | |
| ZZ-SL-N.22.1088 | 6-a | 1172 | 1090 | 1085 | 962 | 1010 | 88 | 88 | 97 | 80 | 1134 | 1040 | 36 | 17 | 25 | 11 | 10 | 97 | -5 | 970 | 77.29 | 154.59 | 193 | |
| ZZ-SL-N.25.1103 | 7 | 1200 | 1105 | 1099 | 963 | 1010 | 96 | 96 | 110 | 88 | 1160 | 1040 | 36 | 21 | 31 | 12 | 10 | 98 | - | 980 | 62.33 | 124.67 | 239 | |
| ZZ-SL-N.25.1103 | 1-a | 1200 | 1105 | 1099 | 963 | 1010 | 96 | 96 | 110 | 88 | 1160 | 1040 | 36 | 21 | 31 | 12 | 10 | 98 | - | 980 | 73.33 | 146.67 | 239 | |
| ZZ-SL-N.25.1103 | 1-b | 1200 | 1105 | 1099 | 963 | 1010 | 96 | 96 | 110 | 88 | 1160 | 1040 | 48 | 21 | 31 | 12 | 10 | 98 | - | 980 | 73.33 | 146.67 | 232 | |
| ZZ-SL-N.30.1143 | 2 | 1250 | 1147 | 1141 | 998 | - | 99.5 | 99.5 | 110 | 99.5 | 1208 | 1080 | 36 | 21 | 31 | 12 | 10 | 100 | -8 | 1000 | 91.33 | 182.66 | 276 | |
| ZZ-SL-N.30.1222 | 3-a | 1345 | 1225 | 1219 | 1061.6 | 1115 | 98 | 98 | 108 | 88 | 1290 | 1150 | 40 | 21 | 31 | 16 | 10 | 108 | - | 1080 | 73.33 | 146.67 | 331 | |
| ZZ-SL-N.30.1222 | 3-b | 1345 | 1225 | 1219 | 1061.6 | 1115 | 98 | 98 | 108 | 88 | 1290 | 1150 | 48 | 21 | 31 | 16 | 10 | 108 | - | 1080 | 73.33 | 146.67 | 326 | |
| ZZ-SL-N.30.1351 | 4-a | 1470 | 1354 | 1348 | 1183 | 1230 | 98 | 98 | 108 | 90 | 1425 | 1270 | 40 | 23 | 34 | 18 | 10 | 120 | - | 1200 | 71.25 | 142.5 | 371 | |
| ZZ-SL-N.30.1351 | 4-a | 1470 | 1354 | 1348 | 1176 | 1230 | 98 | 98 | 108 | 90 | 1425 | 1270 | 40 | 23 | 34 | 18 | 12 | 100 | - | 1200 | 85.5 | 171 | 371 | |
| ZZ-SL-N.30.1351 | 4-b | 1470 | 1354 | 1348 | 1176 | 1230 | 98 | 98 | 108 | 90 | 1425 | 1270 | 48 | 23 | 34 | 18 | 10 | 120 | - | 1200 | 71.25 | 142.5 | 365 | |
| ZZ-SL-N.30.1351 | 4-b | 1470 | 1354 | 1348 | 1176 | 1230 | 98 | 98 | 108 | 90 | 1425 | 1270 | 48 | 23 | 34 | 18 | 12 | 100 | - | 1200 | 85.5 | 171 | 365 | |
| ZZ-SL-N.40.1386 | 1 | 1530 | 1389 | 1383 | 1186 | 1240 | 134 | 134 | 144 | 109 | 1480 | 1290 | 48 | 25 | 37 | 23 | 10 | 120 | -3 | 1200 | 100 | 200 | 612 | |
| ZZ-SL-N.40.1386 | 1 | 1530 | 1389 | 1383 | 1186 | 1240 | 134 | 134 | 144 | 119 | 1480 | 1290 | 48 | 25 | 37 | 23 | 12 | 100 | - | 1200 | 113 | 226 | 627 | |
| ZZ-SL-N.30.1613 | 2 | 1750 | 1616 | 1610 | 1418.4 | 1470 | 110 | 105 | 120 | 98 | 1705 | 1525 | 40 | 25 | 37 | 23 | 12 | 120 | - | 1440 | 83.3 | 166.6 | 572 | |
| ZZ-SL-N.30.1613 | 3 | 1750 | 1616 | 1610 | 1418.4 | 1470 | 110 | 105 | 120 | 98 | 1705 | 1525 | 48 | 25 | 37 | 23 | 12 | 120 | - | 1440 | 93.1 | 186.2 | 564 | |
| ZZ-SL-N.45.1605 | 4 | 1780 | 1606 | 1602 | 1375 | 1438 | 134 | 134 | 144 | 124 | 1710 | 1500 | 48 | 31 | 46 | 28 | 14 | 100 | - | 1400 | 137.4 | 274.8 | 840 | |
| ZZ-SL-N.45.1605 | 4 | 1780 | 1606 | 1602 | 1375 | 1382 | 134 | 134 | 144 | 124 | 1710 | 1500 | 48 | 31 | 46 | 28 | 12 | 117 | - | 1404 | 117.8 | 235.6 | 832 | |
| ZZ-SL-N.35.1935 | 5 | 2100 | 1938 | 1932 | 1719 | 1774 | 134 | 134 | 144 | 120 | 2035 | 1835 | 72 | 29 | - | - | 12 | 145 | - | 1740 | 114 | 228 | 965 | |
| ZZ-SL-N.35.2003 | 6 | 2178 | 2006 | 2000 | 1779 | 1835 | 134 | 134 | 144 | 120 | 2108 | 1898 | 72 | 29 | - | - | 12 | 150 | - | 1800 | 114 | 228 | 1062 | |
